MXm Il dash logger più compatto di AIM

 Codice: X87MXM0000

Una ricezione dati completa

ECU, GPS e piattaforma inerziale interna inviano i loro dati all'MXm per l'elaborazione diretta, la strumentazione è dotata inoltre di 4 canali analogici configurabili, 3 canali digitali divisi in 2 canali velocità ed 1 RPM e canali matematici predefiniti. Per chi esige il massimo l'MXm può essere collegato al controller Lambda ed alla SmartyCam HD così da sfruttare la strumentazione al massimo delle sue potenzialità.

MXm comprende allarmi integrati e shift light

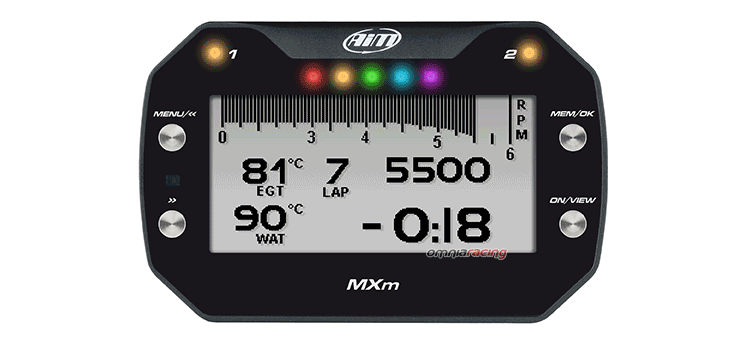

l'AIM MXm è dotato di 5 allarmi led RGB configurabili, sarà dunque possibile scegliere il colore ed i valori che determinano l'attivazione. E' possibile per esempio decidere che si accendano in evenienza di un miglior tempo o intertempo in pista o per scegliere il momento migliore per il cambio marcia. 2 LED aggiuntivi settabili su luce lampeggiante o accesa fissa sono configurabili per tutte le esigenze del pilota.

Alta potenza per 2 separati output digitali

La dotazione di serie di 2 output digitali permettono all'MXm di AIM di gestire un comando da ben 15 A su ogni singolo canale, è possibile spegnerli o accenderli in dipendenza di input analogici, digitali o derivanti dalle linee CAN. È possibile dunque gestire sistemi esterni come spie addizionali, ventole di raffreddamento o pompe al verificarsi di un determinato evento.

Alta leggibilità per un ampio schermo LCD

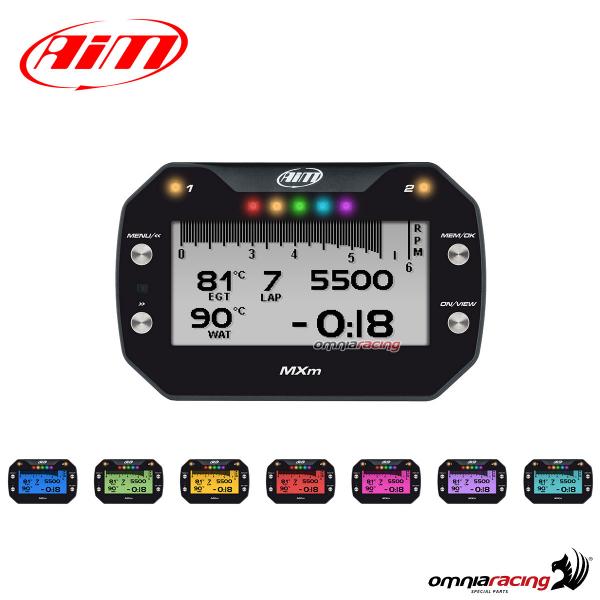

Un ampio display grafico da 268x128 pixel permette una lettura agevole, chiara e sempre precisa dei dati visualizzati, con l'ausilio del sensore di luminosità l'MXm si adatterà sempre ad ogni condizione di luce per permettere un contrato ed una nitidezza sempre al meglio. Lo schermo può inoltre essere settato con uno dei sette colori disponibili tramite retroilluminazione.

Visualizza i tuoi dati direttamente sullo schermo

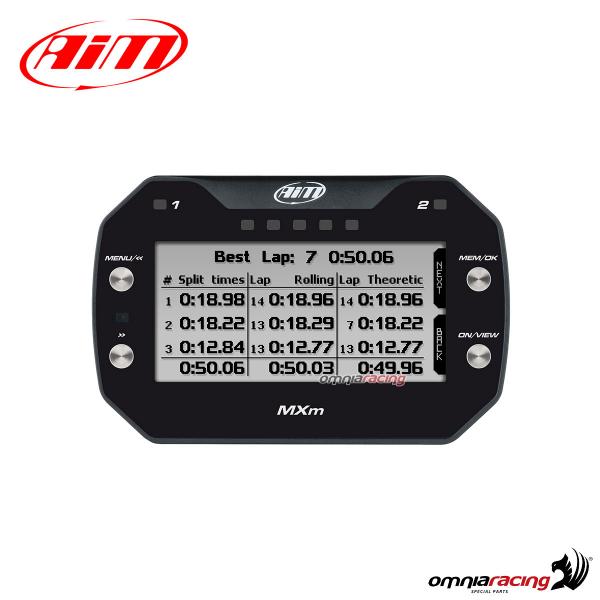

E' possibile organizzare i dati come più si preferisce con l'aiuto delle pagine personalizzabili, al termine di ogni sessione si potranno controllare diversi parametri fondamentali come i tempi sul giro velocità temperature e valore minimo e massimo degli RPM raggiunti

Connettività WI-FI

l'MXm può essere connesso attraverso una rete WI-FI sicura tramite i lproprio computer, così da poter scaricare i dati in maniera veloce e sicura fino ad una distanza di 50 metri

MXm può essere connesso a:

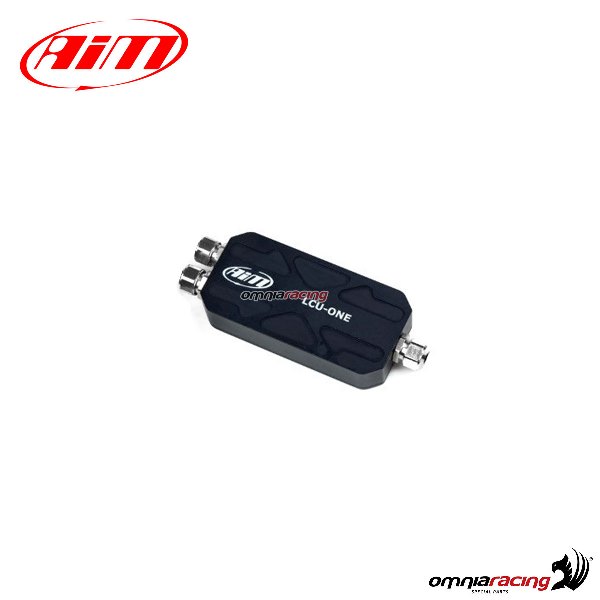

LCU-One CAN

• Controller lambda Wide band LCU-One, dotato di sonda: trasmette tutte le informazioni su rapporto Air/Fuel, valore lambda e temperatura gas di scarico facilitando la messa a punto del vostro motore.

Telecamere SmartyCam HD

• Le potentissime on-board camera che leggono i dati dal vostro sistema e li sovrappongono in automatico sul video.

Race Studio 3,  il software perfetto per il tuo AIM

Con il Race studio 3 è possibile:

• Creare, modificare, cancellare, importare ed esportare configurazioni con tutti i canali, i driver della centralina, i canali matematici, le pagine di visualizzazione, gli output digitali, gli allarmi, le shift light e tutte le espansioni desiderate. E' possibile anche gestire le mappe di tutti i vostri circuiti preferiti e confrontare due giri sulla stessa pista guardando i filmati registrati dalle telecamere SmartyCam HD e GP HD.

Caratteristiche:

Display LCD ad alto contrasto, 7 colori di background RGB configurabili, sensore di luce ambientale, 2 allarmi LED RGB configurabili, 5 shift light LED RGB configurabili, 2 connessioni CAN, connessione a più di 1.000 protocolli ECU del mercato, 4 input analogici configurabili, 3 input digitali, 2 output digitali high-side, GPS integrato, piattaforma inerziale, memoria interna 4 GB, IP65.

• Risoluzione display: 268 x 128 pixel
• Retroilluminazione: 7 colori RGB configurabili
• Sensore di luce ambientale: Sì
• Shift light: 5 LED RGB configurabili
• Allarmi: 2 LED RGB configurabili
• Connessioni CAN: 2
• Connessioni ECU: CAN, RS232 oppure K-Line
• Compatibilità ECU: Più di 1.000 tra i principali modelli di ECU
• GPS: Integrato
• Espansioni via CAN: Channel Expansion, Thermocouple Expansion, Lambda Controller, SmartyCam HD
• Input analogici: 4 configurabili, max 1,000 Hz ognuno
• Input digitali: 2 canali velocità, 1 canale RPM
• Output digitali: 2 ad alta potenza
• Piattaforma inerziale: Interno tri-assiale ± 5G + Giroscopio tri-assiale + magnetometro tri-assiale
• Connessione Wi-Fi: Sì
• Memoria interna: 4 GB
• Chassis: Nylon rinforzato fibra di vetro
• Pulsanti : Metallici

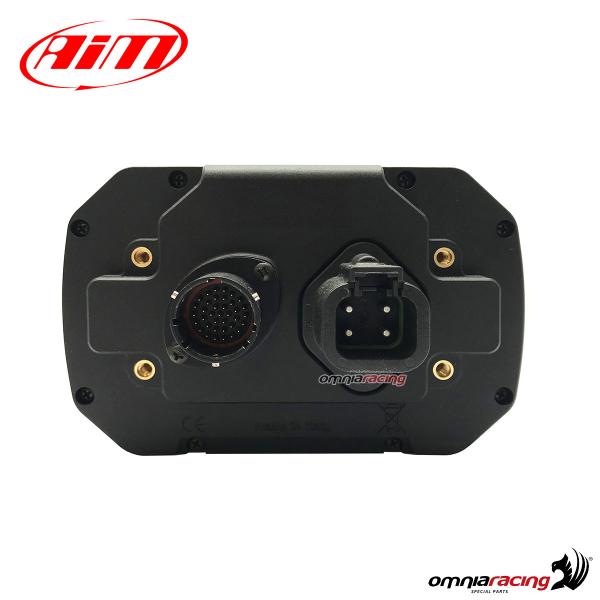

• Connettori: Connettore Motorsport 37 pin + connettore alimentazione 4 pin

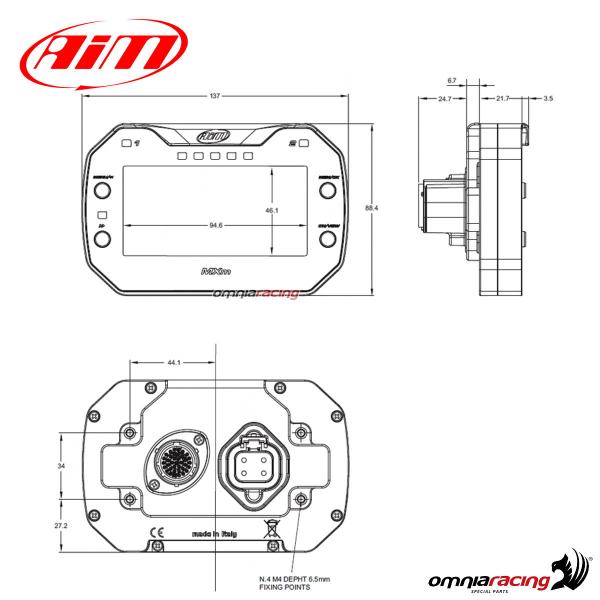

• Dimensioni: 137x88.4x31.9 mm
• Peso: 330 g
• Waterproof: IP65

Il kit comprende:

MXm, cavo USB, cablaggio standard 37 pin, connettore DTP 06-4S EE01 4 pin, software Race Studio 3, manuale utente.
