EVO5 l'acquisizione dati professionale

 Codice: X62EVO520R

Dati provenienti da una quantità di fonti

EVO4S fornisce inoltre tutte le informazioni provenienti dalla ECU via CAN, RS232 o K-line da accelerometro e giroscopio integrati e dal GPS08 incluso nel kit. Gestisce inoltre gli input analogici/digitali e canali matematici predefiniti, le prestazioni e le quantità di dati possono essere ulteriormente aumentate utilizzando gli otto moduli di espansione prodotti da AIM.

Due output digitali

L'EVO5 dispone di due uscite digitali  da 1 A, che possono essere spente o accese in dipendenza di input analogici, digitali o derivanti dalle linee CAN. Si può dunque gestire sistemi esterni come spie addizionali, ventole di raffreddamento o pompe al verificarsi di un determinato evento.

SD card interna

La SD card interna (Non inclusa) permette la memorizzazione della maggiornaza dei dati, protetta dalle intemperie attraverso una porta impermeabile. I dati restano sempre al sicuro, grazie anche all'adozione di un sensore che chiude e salva i file automaticamente rendendo impossibile la perdita dei dati. Per scaricare i dati è sufficiente rimuoverla dalla sua porta ed inserirla in un pc. E' possibile in ogni caso l'importazione dei dati tramite interfaccia USB.

Connettività WI-FI

l'EVO5 può essere connesso attraverso una rete WI-FI sicura tramite i lproprio computer, così da poter scaricare i dati in maniera veloce e sicura fino ad una distanza di 100 metri

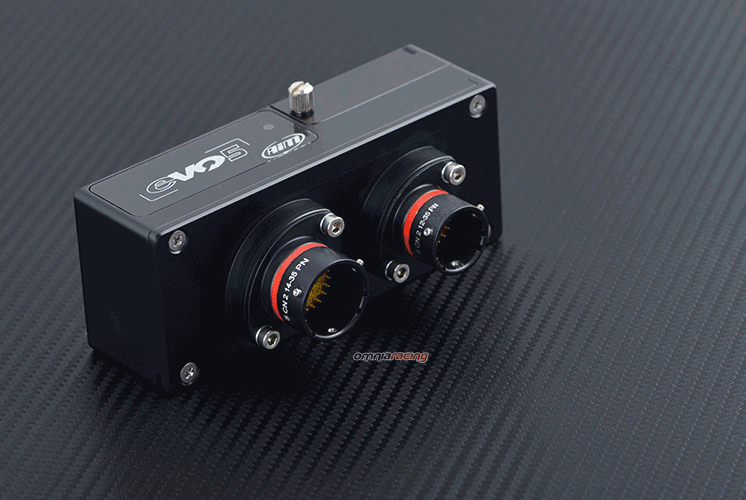

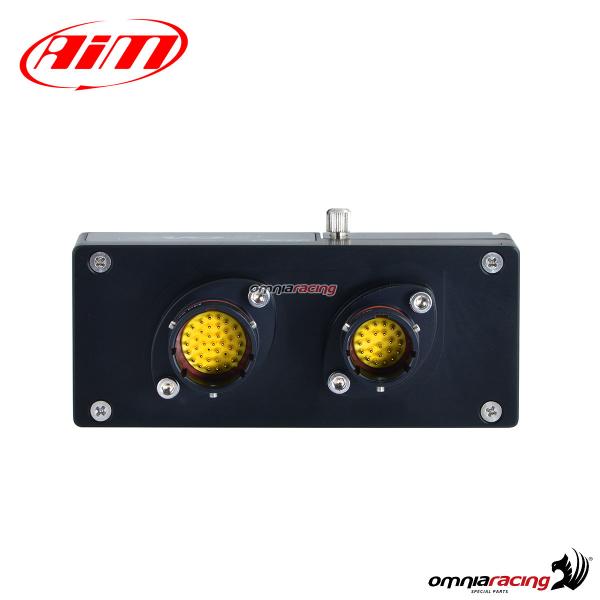

Due connettori Motorsport multi-canale

Due connettori Motorsport multi-canale: un solo cablaggio professionale per TUTTE le tue connessioni, facile da installare e da gestire. Un connettore da 37 pin per le applicazioni principali (alimentazione, CAN, network CAN AiM, etc.) e uno da 22 pin per funzionalità aggiuntive come il CAN2, input digitali, ecc.

CAN output

Con la funzione CAN output si può espandere la gamma comandi del veicolo, con la possibilitàdi aggiungere:

LCU-One CAN

• Controller lambda Wide band LCU-One, dotato di sonda: trasmette tutte le informazioni su rapporto Aria/Benzina, valore di sonda lambda e la temperatura dei gas di scarico permettendo la messa a punto del motore.

Telecamere SmartyCam HD

• Le on-board camera che leggono i dati dal sistema e li sovrappongono in automatico al video per una lettura ancora più precisa.

Memory Module

• È un supporto per schede SD utile a registrare dati dal logger AIM durante le sessioni in pista. Più in generale tutti i sensori di cui si necessita per aumentare le performance di EVO4S.

Display disponibili

Per poter visualizzare i dati in tempo reale è possibile collegare l'EVO4S al visore GS-Dash o al volante strumentato Formula Steering Wheel 3.

Scarica e analizza in modo professionale i tuoi dati

I dati di Evo4S possono essere analazzati con  il software Race Studio Analysis: sarà possibile valutare tramite istogrammi e tabelle le proprie prestazioni, così da avere un aiuto fondamentale per la messa a punto del veicolo oltre a migliorare le tecniche di guida.

Caratteristiche:

Due connettori Motorsports multi-canale, CAN II, collegamento CAN, RS232 o K Line a oltre 1.000 centraline di serie e aftermarket, 8 input analogici configurabili, input digitali (4 velocità, tempo sul giro, RPM), 2 output digitali, accelerometro triassiale ± 5G integrato + giroscopio triassiale, protocollo CAN per moduli di espansione, collegamentoWi-Fi, memoria interna 4 GB, chassis in alluminio anodizzato, IP65.

• Connessioni ECU: CAN, RS232 oppure K-Line
• Connessione moduli esterni: Modulo GPS, Channel Expansion, TC Hub, Lambda controller, SmartyCam HD
• Input analogici: 8 completamente configurabili: 0-5V, 0-12V, termocoppie tipo K. Frequenza max. 1 kHz ognuno
• Input digitali: 4 canali velocità, 1 canale RPM
• Piattaforma inerziale: Interno tri-assiale ± 5G + Giroscopio tri-assiale
• Output digitali: 2 (1 A max ognuno)
• Secondo CAN: Sì
• Connessione Wi-Fi: Sì
• Memoria interna: 4 GB
• SD card: Interna: fino a 128 GB
• Connettori: 2 Motorsport
• Chassis: Alluminio anodizzato
• LED: 1 system status

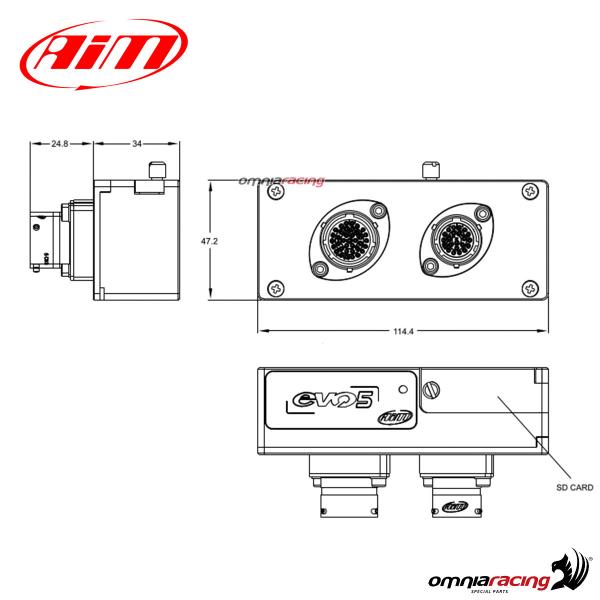

• Dimensioni: 114,4x47,2x58,8 mm
• Peso: 300 g
• Waterproof: IP65

Il Kit comprende:

EVO5, SD card, cablaggio 37 pin, cavo USB, Modulo GPS08 (lunghezze differenti, vedi sotto), kit staffa di fissaggio, CD software Race Studio 3.

INSTALLAZIONE

Per installare EVO5 di AIM è importante seguire dei piccoli accorgimenti. Eseguire inizialmente la configurazione con Race Studio 3 e solo dopo connettere la linea CAN, seriale o linea K. Per il corretto funzionamento dell'accelerometro, è indispensabile posizionare l'Evo5 in posizione centrale quanto più vicino al centro di gravità del veicolo. Il modulo GPS non va installato al di sotto di oggetti metallici o fibra di carbonio, agirebbero da scudo riducendo il segnale dei satelliti. Evitare anche l'installazione vicino a telecamere digitali, antenne o display TFT

Non installare EVO5 con i cavi in tensione.
